Kjerneprosessutstyr
A fyrt varmeapparat for oljeraffineri er det termiske kjerneutstyret i petroleumsraffineringsoperasjoner, og overfører varme fra brenselforbrenning til prosessvæsker som strømmer gjennom rørformede spoler. Den gir presis temperaturkontroll for kritiske raffineriprosesser, inkludert rådestillasjon, hydrokrakking, forsinket forkoksing og katalytisk reformering. Tuopu Industry (Jiangsu) Co., Ltd. er et profesjonelt merke av varmeovner og sentrifugalstøpeovnsrør i Kina, og fungerer som en førstenivåleverandør for SINOPEC, PetroChina og CNOOC, og en kvalifisert leverandør for Sinochem Group. Selskapet driver en storskala produksjonsbase for varmeovner, et intelligent produksjonsanlegg for ovnsrør og en roll-on/roll-off dock, og leverer EPC-kontraktstjenester for oppvarming av ovner til kunder på tvers av petrokjemisk industri, kullkjemisk industri og oljeraffineriindustri.
Kjernetyper av raffinerifyrte varmeovner
R
Reaksjonsvarmer
Oppvarming og katalytiske reaksjoner skjer samtidig inne i rør ved 850 til 1000 grader Celsius, brukt til hydrocracking og katalytisk reformering.
D
Destillasjonsvarmer
Hever hydrokarbonstrømmer til spesifikke temperaturer uten å forårsake sprekker, brukt til rådestillasjon og separasjon av aromater.
I henhold til API 560-standarder inkluderer vanlige varmekonfigurasjoner vertikale sylindriske varmeovner, horisontale spolevarmere i kabin, boksvarmere med vertikale rør og spiralformede spolevarmere. Vertikale sylindriske varmeovner gir høy varmeoverføringseffektivitet og jevn temperaturfordeling. Vannrette batterivarmere i kabinen har en kompakt design med minimalt fotavtrykk. Boksvarmere med vertikale rør gir enkel tilgang til vedlikehold. Spiralspiralvarmere minimerer trykkfall og begroingspotensiale. Tuopu Industry (Jiangsu) Co., Ltd. utnytter modne ingeniørløsninger og uavhengige kjerneproduktproduksjonsevner for å tilpasse alle disse varmeovnstypene.
Termisk effektivitet og optimalisering
85-92 %
Typisk termisk effektivitetsområde
60-65 %
Energikostnad Andel av totale driftskostnader
20-25 °F
Økning av filmtemperatur
Dobler kokshastighet
Strålingsseksjonen fungerer ved de høyeste temperaturene i varmeren, hvor metallrørstemperaturer direkte bestemmer utstyrets levetid. Konveksjonsseksjonen gjenvinner spillvarme fra røykgass gjennom ribberør, og tjener som en kritisk faktor for å forbedre den totale effektiviteten. Tuopu Industry (Jiangsu) Co., Ltd. legger vekt på jevn varmefluksfordeling i stråleseksjonen og optimalisert spillvarmegjenvinning i konveksjonsseksjonen. Koksing representerer den primære utfordringen som påvirker langsyklusdrift. For hver 20 til 25 grader Fahrenheit økning i filmtemperatur, dobles kokshastigheten omtrent. Tuopu Industry (Jiangsu) Co., Ltd. har akkumulert omfattende erfaring med optimalisering av varmeovner gjennom nært samarbeid med East China Institute, Huafu Institute og Luoyang Institute.
Tuopu industri produktportefølje
| Produktnavn | Applikasjonsenhet | Kjernefunksjon |

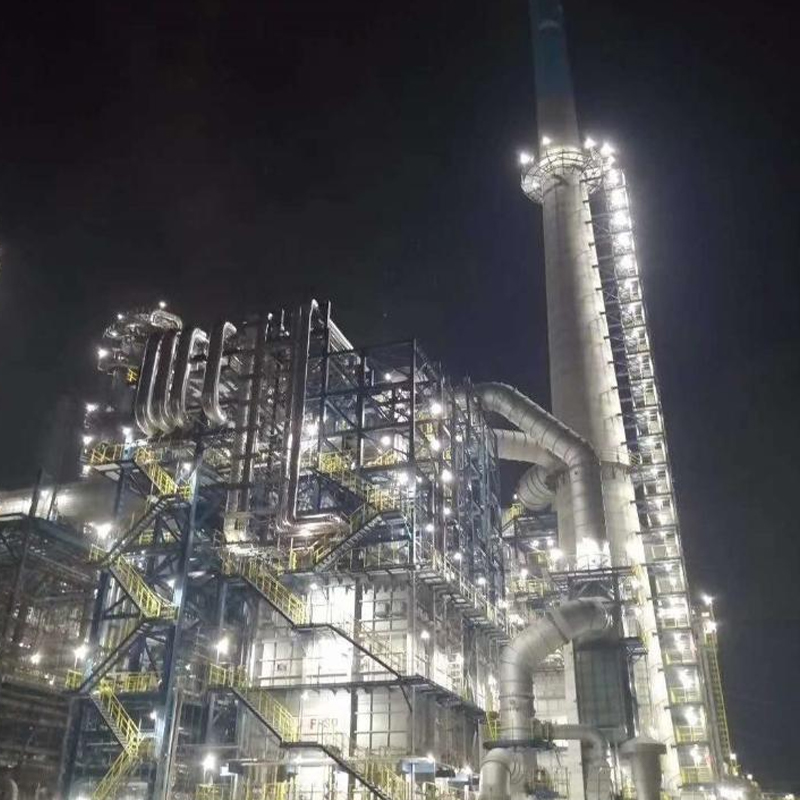

| Fyrt varmeapparat for CDU og VDU | Rådestillasjonsenhet | Oppvarming av råolje til destillasjonstemperatur for komponentseparasjon |

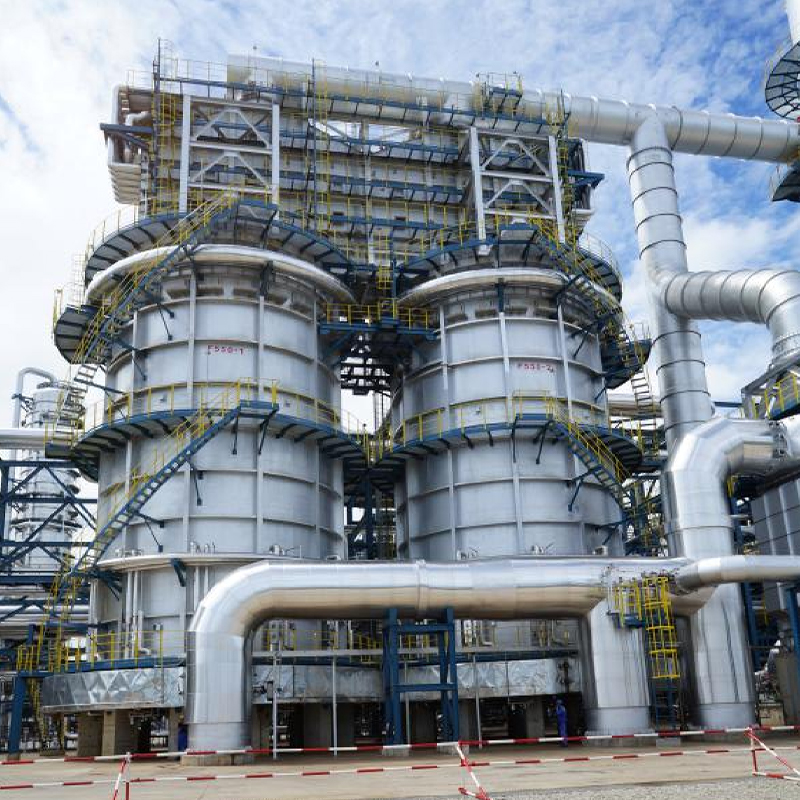

| Hydrocracking fyrt varmeapparat | Hydrokrakkingsenhet | Tilbyr høytemperatur varmekilde for tungoljehydrokrakkingsreaksjoner |

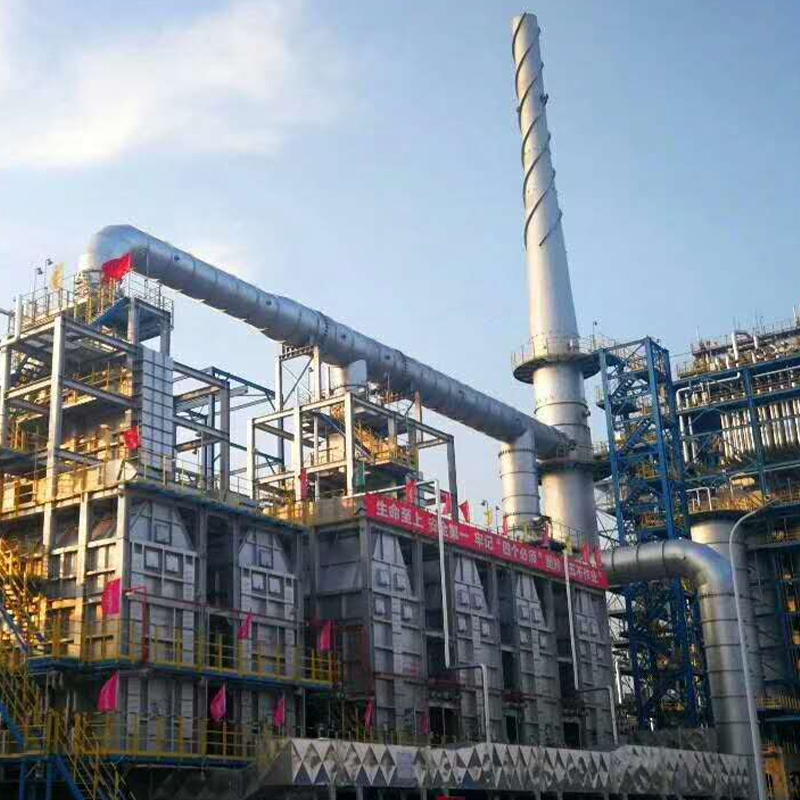

| Rester Hydrocracking Heater | Restvannbehandlingsenhet | Behandling av høy-svovel høy-metallrester for å forbedre lett oljeutbytte |

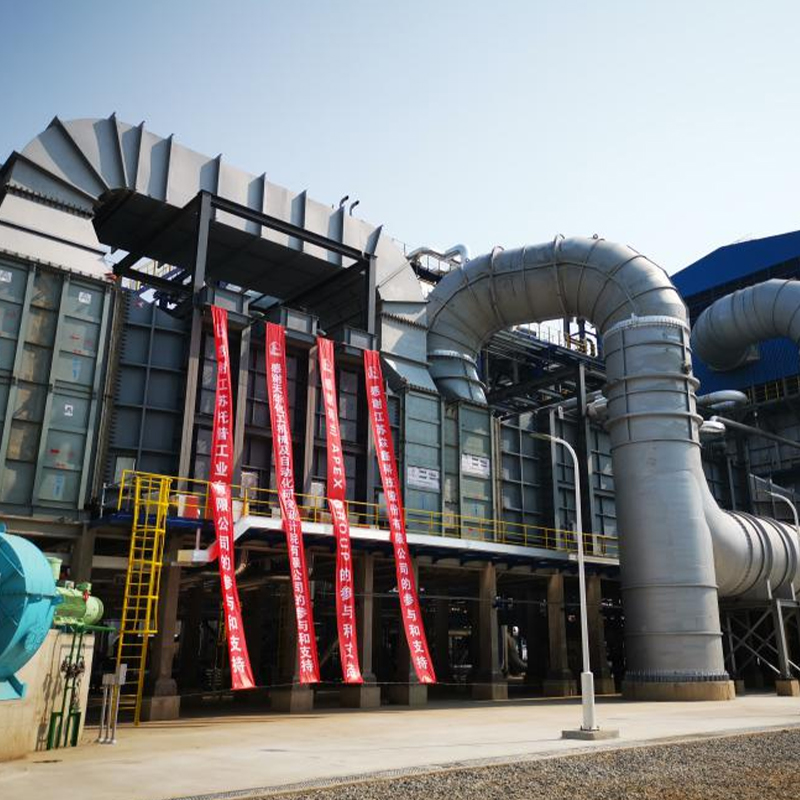

| Hydrogengenerasjonsreformer | Hydrogen produksjonsenhet | Leverer 1000 grader Celsius nivå varme for hydrokarbon dampreformering |

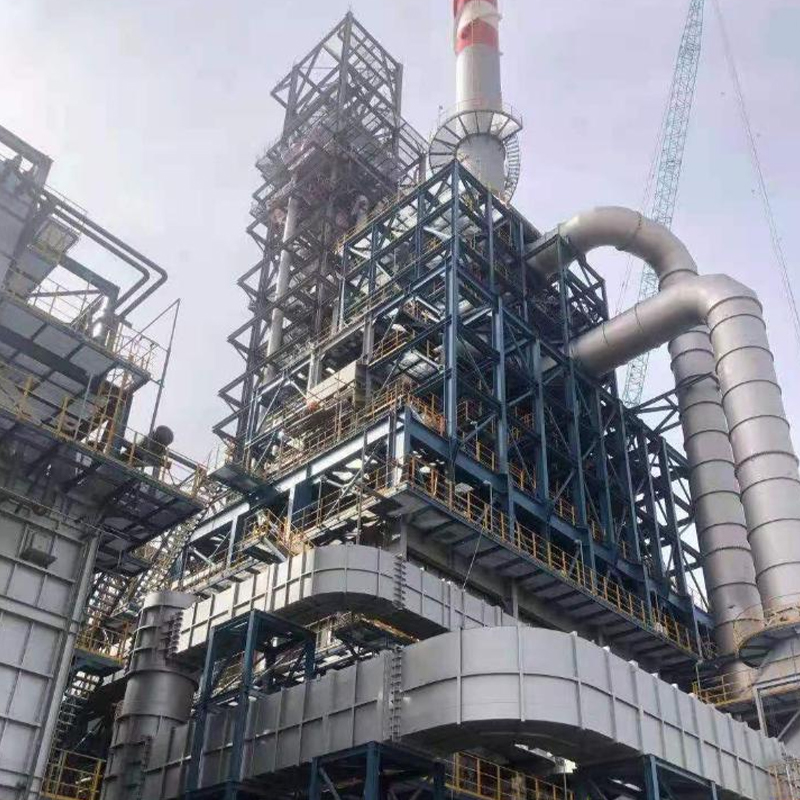

| Fire-i-ett reformerende fyrt varmeapparat | Katalytisk reformerende enhet | Integrering av flerpass reaksjonsoppvarming for å forbedre enhetens kompakthet |

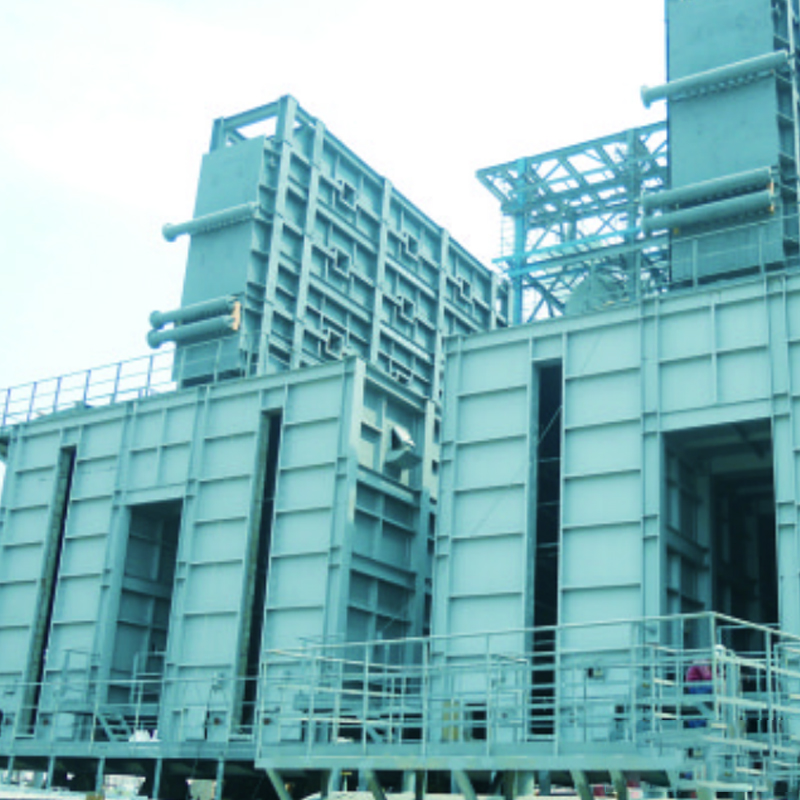

| Forsinket koksvarmer | Forsinket koksenhet | Oppvarming av tunge rester til krakkingstemperatur for petroleumskoksproduksjon |

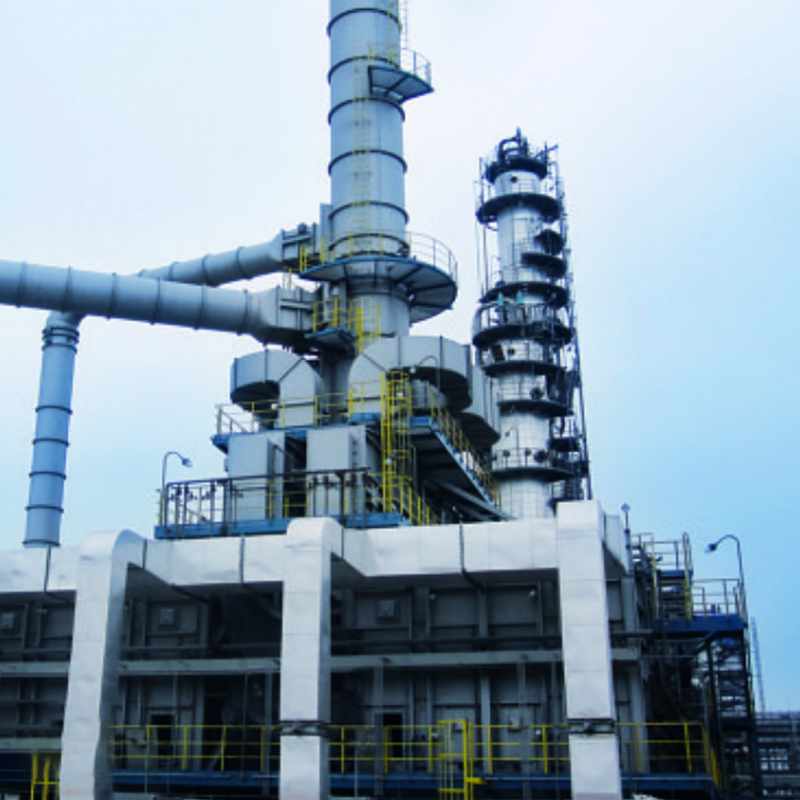

| Varmeapparat for Visbreaking Unit | Visbreaking Unit | Reduserer tungoljeviskositeten for å forbedre flytegenskapene |

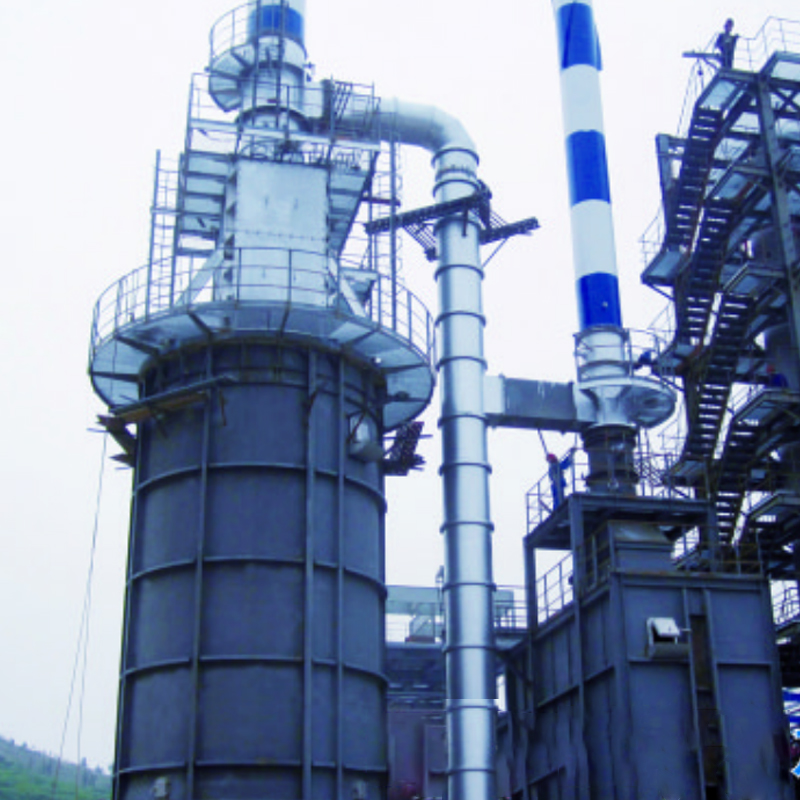

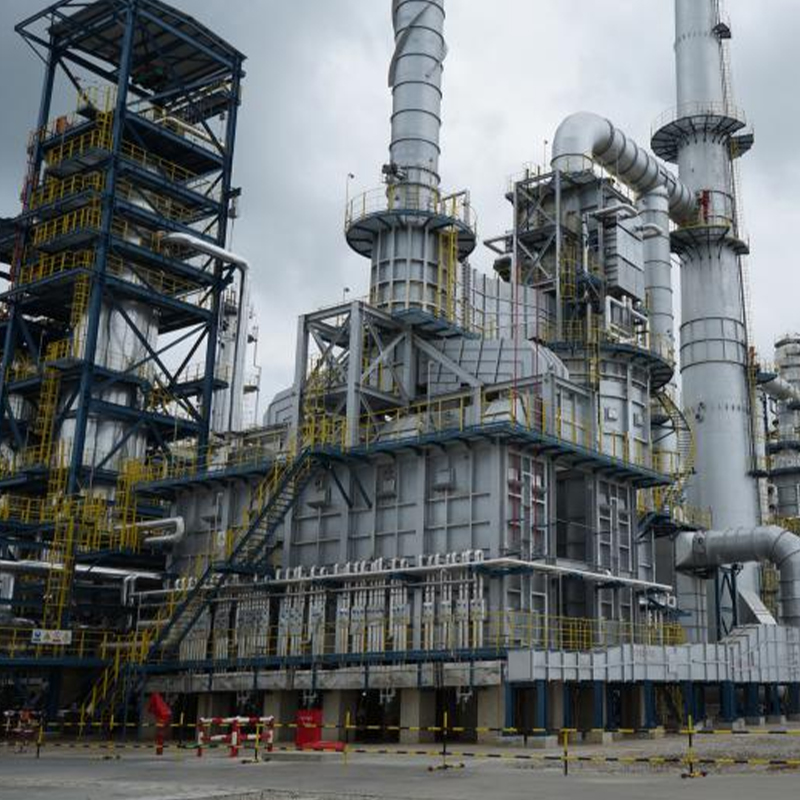

| Diesel Hydrotreating Fyrt Varmeapparat | Diesel hydrobehandlingsenhet | Forvarming av råstoff for hydrodesulfurisering og denitrifikasjonsreaksjoner |

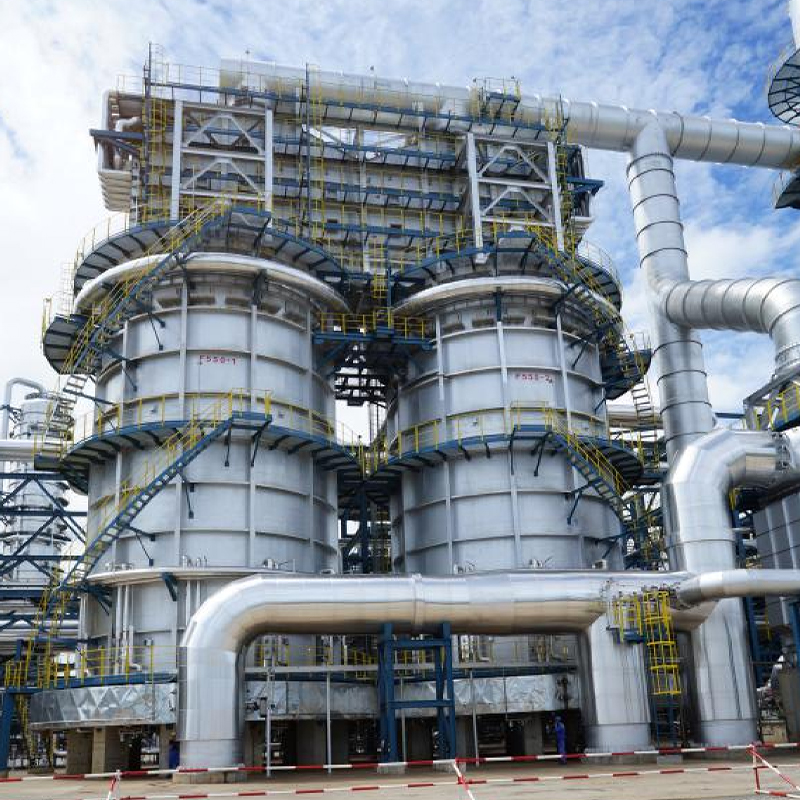

| Xylene Reboiler Fyrt Varmeapparat | Aromatikkseparasjonsenhet | Tilveiebringer gjenkokervarmekilde for xylenestillasjonskolonne |

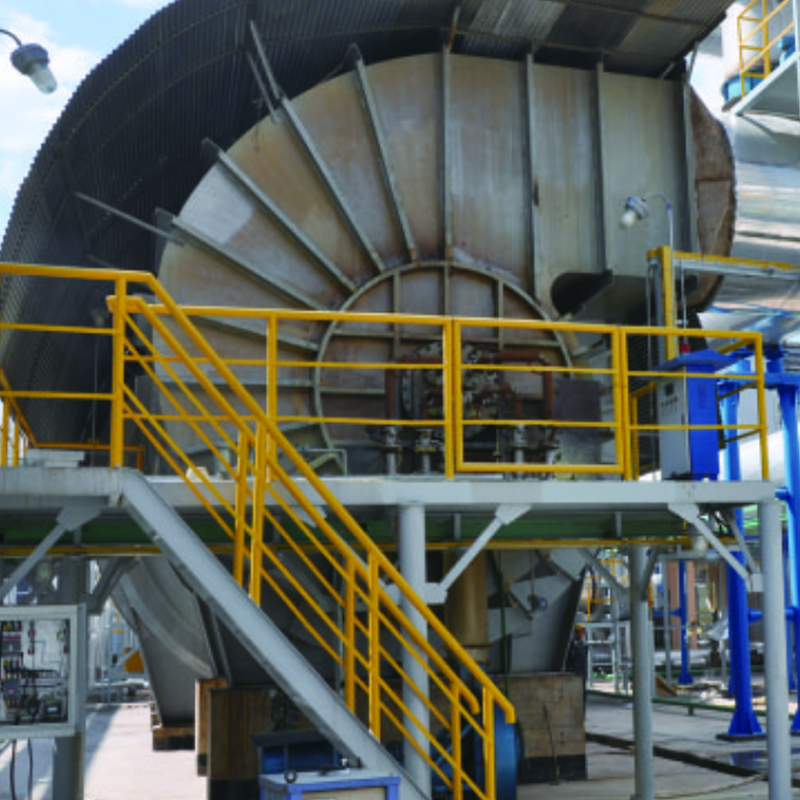

| Svovelforbrenningsovn | Svovelgjenvinningsenhet | Forbrenning av svovelholdig avgass for å oppfylle miljøstandarder |
Materialvalg og holdbarhet
01
Strålende seksjonsrør
HP-serien sentrifugalstøpte legeringsstålrør, stabile over 950 grader Celsius, med krypemotstand ved høye temperaturer og anti-karburisering
➔
02
Konveksjonsseksjonsfinner
Balanserende varmebestandighet med røykgass-korrosjonsbestandighet for effektiv spillvarmegjenvinning
➔
03
Modulært ildfast
Ildfaste fibermoduler, lette, overlegen isolasjon, enkel installasjon, erstatter tradisjonelle murstein
Tuopu Industry (Jiangsu) Co., Ltd. driver en intelligent produksjonslinje for sentrifugalstøpeovnsrør, som produserer kjernekomponenter, inkludert etylen-cracking-rør og strålende spoler med utmerket krypemotstand ved høye temperaturer og anti-karbureringsegenskaper. Selskapet tar i bruk modulære ildfaste foringsstrukturer i fyrt varmeovnsdesign, kombinert med optimert brennerarrangement, for å oppnå jevn temperaturfeltfordeling og forhindre rørskader fra lokal overoppheting.
Sikker drift og miljøoverholdelse
⚠
Kritiske data
Hver én prosent økning i overskuddsluftforhold øker drivstofforbruket med omtrent 0,5 prosent, med tilsvarende økning i NOx- og CO2-utslipp. Tuopu Industry (Jiangsu) Co., Ltd. integrerer avanserte forbrenningskontrollsystemer i design av fyrte varmeovner, og oppnår doble mål om forbrenningsoptimalisering og utslippskontroll gjennom nøyaktig overvåking av røykgass oksygeninnhold og rørveggtemperaturer.
Under oppstarts- og avstengningsfasene utgjør fyrte varmeovner den høyeste sikkerhetsrisikoen i raffineridrift. Tekniske løsninger fra Tuopu Industry (Jiangsu) Co., Ltd. følger strengt internasjonale sikkerhetsstandarder, og inkluderer pålitelig flammedeteksjon, drivstoffavstengning og ventilasjonssperresystemer for å sikre sikker drift gjennom hele utstyrets livssyklus.
Ofte stilte spørsmål
Q1
Hvilken termisk effektivitet kan raffinerifyrte varmeovner vanligvis oppnå
Moderne raffinerifyrte varmeovner oppnår typisk termisk effektivitet mellom 85 og 92 prosent. Strålingsseksjonen overfører varme gjennom konveksjon og stråling, mens konveksjonsseksjonen gjenvinner spillvarme ved hjelp av ribberør. Å opprettholde passende overskuddsluftforhold, regelmessig rengjøring av begroing i konveksjonsseksjonen og optimalisering av brennerens flammegeometri er effektive tiltak.
Q2
Hva er hovedårsakene til koksdannelse og hvordan man kan forhindre det
Forkoksing er først og fremst forårsaket av for høy temperatur på rørveggen, lav væskehastighet og forlenget oppholdstid. Bransjedata viser at for hver 20 til 25 grader Fahrenheit økning i filmtemperatur, dobles kokshastigheten omtrent. Forebygging inkluderer å øke massehastigheten for å redusere filmtemperaturen, optimalisere dampinjeksjon som kan redusere forkoksningshastigheten med omtrent 16 prosent, og å ta i bruk småflamme-flerbrennerarrangementer.
Q3
Hva er hovedvarmekonfigurasjonene som brukes i raffinerier
I henhold til API 560-standarder inkluderer vanlige konfigurasjoner vertikale sylindriske varmeovner med høy effektivitet og jevn fordeling, horisontale spolevarmere med kompakt struktur, boksvarmere med vertikale rør for enkelt vedlikehold og spiralformede spiralvarmere for væsker med høy viskositet. Valget avhenger av prosesskrav, stedsforhold og investeringsbudsjett.
Q4
Hva er den typiske driftssykluslengden for fyrte varmeovner
Driftssykluser varierer etter prosesstype og råstoff. Forsinkede koksvarmeovner gjennomgår vanligvis online avkoksing hver 3. til 6. måned, med damp-luft avkoksing omtrent hver 12. måned. Rådestillasjonsvarmere kan oppnå sykluser på 3 til 5 år. Optimalisering av parametere, styrking av overvåking og rettidig avkoksing forlenger driftssyklusene.
Q5
Hvilke materialer brukes vanligvis til strålerør
Rør med stråleseksjon opererer ved 850 til 1000 grader Celsius, vanligvis ved bruk av HP-serien sentrifugalstøpte legeringsrør som HP-50 og HP-Plus. Disse materialene viser utmerket krypemotstand ved høye temperaturer, anti-karburisering og oksidasjonsmotstand. Tuopu Industry (Jiangsu) Co., Ltd. driver en intelligent produksjonslinje for sentrifugalstøpeovnsrør.
Q6
Hvordan redusere NOx-utslipp fra fyrte varmeovner
Primære tilnærminger inkluderer installasjon av lav-NOx-brennere ved bruk av trinnvis forbrenning og røykgassresirkulering for å kontrollere utslipp under 30 milligram per normal kubikkmeter, optimalisering av forvarmetemperatur for forbrenningsluft, nøyaktig kontroll av overskuddsluftforhold og utførelse av regelmessig vedlikehold av brenneren.
Q7
Hvordan påvirker begroing av konveksjonsseksjonen varmeapparatets drift
Begroing av konveksjonsseksjonen reduserer varmeoverføringseffektiviteten betydelig, noe som fører til økt stabeltemperatur og drivstofforbruk. Begroingslaget fungerer som termisk isolasjon. Regelmessig rengjøring med dampsotblåsere er viktig. Våt damp forårsaker erosjonsskader, så det er avgjørende å sikre tørr damp.
Q8
Hva er fordelene med EPC-kontrakter for fyrte varmeovnsprosjekter
EPC-kontraktering integrerer design, anskaffelse og konstruksjon under en enkelt ansvarsenhet, noe som effektivt forkorter tidsplaner og reduserer kostnadene for grensesnittadministrasjon. Tuopu Industry (Jiangsu) Co., Ltd. har EPC-funksjoner for fyrte varmeovner med en stor produksjonsbase og omfattende prosjektledelseserfaring.
Utvalgsanbefalinger
Nye raffineriprosjekter
Prioriter høyeffektive, høyautomatiserte varmekonfigurasjoner for å redusere langsiktige driftskostnader. Strålingsseksjonen bør bruke sentrifugalstøpte rør med høy temperaturlegering, konveksjonsseksjonen bør bruke korrosjonsbestandige ribberør, og den ildfaste foringen bør ta i bruk modulære fiberstrukturer.
Fornye prosjekter
Fokuser på å evaluere potensialet for forbedring av energieffektivitet og utslippsoverholdelsesveier. Etablering av omfattende veggtemperaturovervåkingssystemer, utførelse av regelmessig justering av forbrenningsoptimalisering og utvikling av vitenskapelige avkoksplaner er nøkkelen til langsiktig sikker drift.
Tuopu Industry (Jiangsu) Co., Ltd., gjennom dypt samarbeid med anerkjente forskningsinstitutter, uavhengige kjerneproduktproduksjonsevner og omfattende ingeniørerfaring, gir globale raffinerikunder støtte gjennom hele livssyklusen fra konseptuell design til ettersalgsservice.
