OVNDEL representerer de strukturelle og funksjonelle kjernekomponentene i industrielle varmesystemer som betjener petrokjemisk industri, kullkjemisk industri og oljeraffinering. Disse komponentene bestemmer direkte termisk effektivitet, driftsstabilitet og levetid for varmeovner. Tuopu Industry (Jiangsu) Co., Ltd., som en profesjonell produsent av varmeovner og sentrifugalstøpeovnsrør i Kina, har førsteklasses leverandørstatus med SINOPEC, PetroChina, CNOOC og kvalifisert leverandørsertifisering fra Sinochem Group. Selskapet leverer ovnserstatningsdeler til etylenkrakkingsovner, reformatorer for hydrogengenerering, styrenenhetsvarmere, CDU- og VDU-varmere, fire-i-ett-reformere og DRI-reformerrørsammenstillinger.
Kjerneproduktportefølje
Tuopu Industry (Jiangsu) Co., Ltd. driver en storskala produksjonsbase for fyrte varmeovner, et intelligent produksjonsanlegg for ovnsrør og en roll-on/roll-off dock, som muliggjør full-kjede evner fra design og fabrikasjon til EPC kontraktering. Selskapet følger strengt API 560-standardene for fyrte varmeovner i generell raffineritjeneste. Porteføljen med fyrte varmeelementer omfatter fire hovedkategorier:
| Produktkategori | Kjernefunksjon | Søknadsomfang |
| Konveksjonsseksjonsmodul | Forvarmer prosessvæske via konveksjonsvarmeoverføring og reduserer røykgasstemperaturen | Etylenkrakkingsovner, hydrogenreformere, atmosfæriske og vakuumdestillasjonsenheter |
| Rørark | Støtter og sikrer ovnsrør under høye temperaturer og høytrykksforhold | Konveksjonsseksjonsrørplater, strålende seksjonsrørplater |
| Manifold | Fordeler eller samler opp prosessvæske over flere strømningsbaner for å sikre jevn fordeling | Reformer samlerrør, sprekkeovnsfordelingshoder |
| Serien til ovnstilbehør | Strukturelle komponenter, ildfaste foringsstøtter og tetningsenheter | Generelle industrielle støttesystemer for varmeovner |
Tekniske prinsipper for konveksjonsseksjonsmoduler

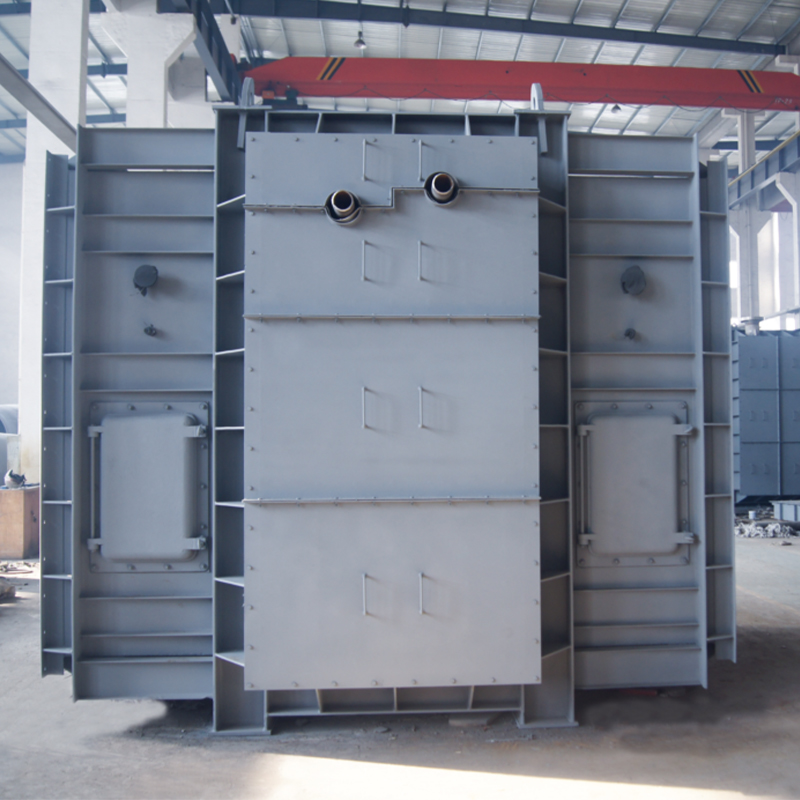

Konveksjonsseksjonen fungerer som den kritiske varmevekslingssonen der røykgasser som forlater strålingsseksjonen fortsetter å overføre termisk energi. I henhold til API 560-kravene må design av konveksjonsseksjoner gi plass til to fremtidige rader med rør og inkludere midler for sotblåsing, dampsprut eller vannvaskebaner. Tuopu Industry (Jiangsu) Co., Ltd. produserer konveksjonsseksjonsmoduler som bruker ribberør eller piggrør for å utvide varmeoverføringsoverflaten og forbedre den termiske effektiviteten betydelig. API 560 spesifiserer at tykkelsen på konveksjonsrørplatene skal ikke være mindre enn 1/2 tomme (omtrent 12,7 mm), med ildfaste isolasjonslag som sikrer at ytre foringsrørtemperaturer ikke overstiger 180 grader Fahrenheit (omtrent 82 grader Celsius).
I praktiske tekniske applikasjoner bruker konveksjonsrørbanker typisk forskjøvede arrangementer med røravstand basert på standard nominelle diametermultipler. Tuopu Industry (Jiangsu) Co., Ltd. konveksjonsseksjonsmoduler har blitt mye brukt i oppussings- og greenfield-prosjekter for store raffinerings- og petrokjemiske bedrifter, der utprøvde ingeniørløsninger effektivt håndterer høytemperatursulfidering, begroingskorrosjon og andre typiske serviceutfordringer.
Materialvalg for rørplater og manifolder

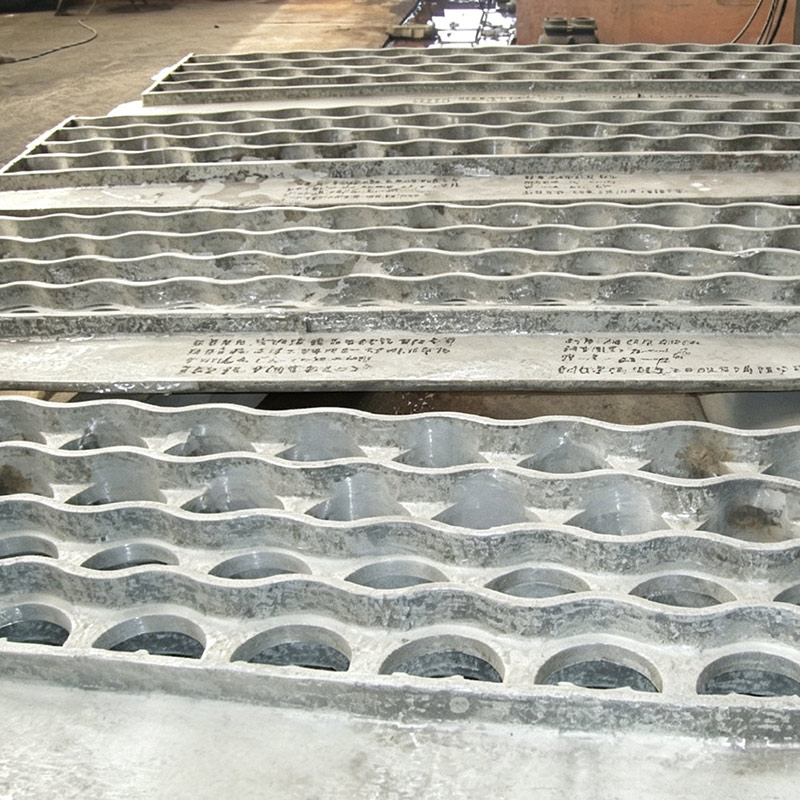

Rørplater fungerer som strukturelle støtter for ovnsrørsystemer, og fungerer kontinuerlig i miljøer med høy temperatur, høyt trykk og korrosive medier. Støpte stålrørplater gir overlegen motstand mot høytemperaturkryping og strukturell styrke, noe som gjør dem til det foretrukne valget for petrokjemisk fyrte varmeovner. API 560 etablerer klare materialkrav: når støttedesigntemperaturer overstiger 1200 grader Fahrenheit (omtrent 649 grader Celsius) og drivstoffvanadium pluss natriuminnhold overstiger 100 deler per million, må støttene enten dekkes med 50 millimeter støpbart ildfast materiale med høy tetthet eller lages av spesiallegeringsmaterialer.

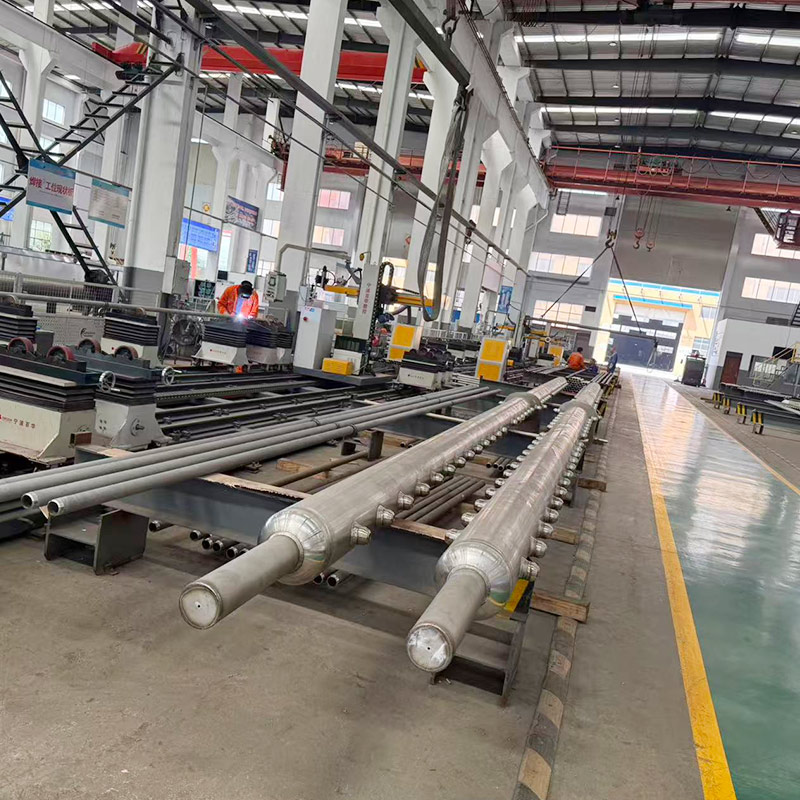

Rustfritt stål manifoldkomponenter utfører væskedistribusjon og oppsamlingsfunksjoner i petrokjemiske enheter. I henhold til API 560 Second Edition tilleggsbestemmelser, skal manifolder plassert inne i samlebokser velges for samme designtrykk som koblingsrør, med designtemperatur lik maksimal væskedriftstemperatur på det stedet pluss minimum 50 grader Celsius. Tuopu Industry (Jiangsu) Co., Ltd. produserer manifolder av rustfrie stålkvaliteter, inkludert 304, 321, 316 og 316L, med ytre diametre fra 18 mm til 610 mm og veggtykkelser fra 6 mm til 50 mm, som tilfredsstiller ulike transportmiddel- og lavtrykkskrav.
Støttesystem for ovnstilbehør
Ovntilbehørserien omfatter strukturelle stålkomponenter, ildfaste foringsankere, ekspansjonsfuger, tetningsenheter og tilgangsdører. Selv om dette tilbehøret ikke deltar direkte i varmeoverføring, påvirker det i betydelig grad den generelle ovnens forseglingsintegritet, termisk effektivitet og vedlikeholdstilgjengelighet. Tuopu Industry (Jiangsu) Co., Ltd. implementerer strengt API 560 tekniske spesifikasjoner angående krav til ankermateriale (minimum Type 304 rustfritt stål), plassering av ekspansjonsfuger og ildfast konstruksjonspraksis for å sikre produktets pålitelighet gjennom hele livssyklusen.
Selskapet driver en intelligent produksjonslinje innenfor sin produksjonsbase med storskala fyrte varmeovner, og oppnår omfattende kvalitetskontroll fra råvareinspeksjon, presisjonsstøping og maskinering til testing av ferdige produkter. Som en førsteklasses leverandør til SINOPEC, PetroChina og CNOOC, har Tuopu Industry (Jiangsu) Co., Ltd. eksportert produkter til oversjøiske markeder, og akkumulert omfattende prosjektgjennomføringserfaring i avanserte applikasjoner, inkludert strålingsspoler for etylencrackingovner og reformerrørsammenstillinger.
Valgretningslinjer for fyrte varmeelementer
Når du velger ovnserstatningsdeler, er en omfattende evaluering av designforhold, medieegenskaper, driftssykluser og vedlikeholdsstrategier avgjørende. Følgende tabell oppsummerer viktige utvalgsreferansefaktorer for hovedkomponenter:
| Komponent | Nøkkelvalgparametere | Vanlige materialer |
| Konveksjonsseksjonsmodul | Varmeoverføringsareal, røykgasstemperatur, antall rørrekker, utvidet overflatetype | Karbonstål, legert stål ribberør |
| Rørark | Designtemperatur, designtrykk, rørhullmønster, korrosjonstillegg | Støpt stål, rustfritt stål |
| Manifold | Væskestrømningshastighet, trykkklassifisering, temperaturområde, etsende medier | 304 / 316 / 316L rustfritt stål |
| Tilbehør til ovn | Ildfasthetsgrad, strukturell belastning, forseglingskrav, vedlikeholdstilgang | Karbonstål, rustfritt stål, ildfaste materialer |
Ofte stilte spørsmål
01
Hva er den primære forskjellen mellom konveksjonsseksjonsmoduler og strålende seksjoner
Konveksjonsseksjonsmoduler er avhengige av konvektiv varmeoverføring som den dominerende mekanismen, med prosessvæske som kommer inn i konveksjonsseksjonen for forvarming før den strømmer inn i stråleseksjonen. Strålende seksjoner bruker direkte flammestråling for oppvarming. Konveksjonsseksjoner opererer ved lavere røykgasstemperaturer og bruker vanligvis utvidede overflaterør som ribbe- eller piggrør for å forbedre varmeoverføringen, mens strålingsseksjoner må tåle høyere varmeflukstettheter.
02
Hvilke fordeler gir støpte stålrørplater fremfor sveisede rørplater
Støpte stålrørplater har integrert konstruksjon uten sveisedefekter, og gir overlegen motstand mot høytemperaturkryping, noe som er spesielt kritisk for bruksforhold med høy temperatur og høyt trykk. Sveisede rørplater er utsatt for sveisesprekker under langvarig termisk syklus, mens den strukturelle kontinuiteten til støpte stålrørplater effektivt reduserer slike risikoer.
03
Hva er typiske bruksområder for manifolder i rustfritt stål i petrokjemiske enheter
Rustfrie stålmanifolder er mye brukt i tilførselsdistribusjon for etylenkrakkingsovner, prosessgassoppsamling for hydrogenreformere og sidetrekksekstraksjon for atmosfæriske og vakuumdestillasjonsenheter. Gradene 304 og 316L henvender seg henholdsvis til generell korrosjonsservice og kloridholdige medier i vanskelige driftsmiljøer.
04
Hva er kjernedesignkravene til API 560 for fyrte varmeelementer
API 560 dekker prosessdesign, forbrenningsdesign, mekanisk design, materialvalg, fabrikasjonsinspeksjon og igangkjøring av installasjon. Nøkkelkrav inkluderer minimum rørplatetykkelse, ildfaste foringsankermaterialer, temperaturmarginer i manifolddesign, ekspansjonsbestemmelser for konveksjonsseksjonen og temperaturgrenser for ytre foringsrør.
05
Hva er den typiske erstatningssyklusen for fyrte varmeelementer
Utskiftingssykluser avhenger av driftsforhold, mediakorrosivitet og vedlikeholdspraksis. Konveksjonsseksjonsmoduler krever typisk inspeksjonsevaluering hvert 5. til 8. år, mens rørplater og manifolder kan oppnå over 10 år under normale driftsforhold. Høytemperatursulfidering, karburering og termisk tretthet representerer primære feildrivere; regelmessig ikke-destruktiv testing forlenger effektivt levetiden.
06
Hvordan bestemme når rørplater må skiftes ut
Utskifting av rørplate bør vurderes når følgende forhold overholdes: rørhullets ovalitet overskrider toleransen, skader på tetningsoverflaten som forårsaker lekkasje, veggtykkelsesreduksjon som overskrider korrosjonstillatelsen, eller sprekkforplantning som når kritiske dimensjoner. Tuopu Industry (Jiangsu) Co., Ltd. anbefaler å utføre ultralydtykkelsesmåling og penetranttesting under årlige vedlikeholdsstanser.
