DRI Industri (Direct Reduced Iron Industry) representerer et kritisk segment av stålmetallurgi, med fokus på konvertering av jernmalm til metallisk jern med høy renhet gjennom gassbaserte eller kullbaserte reduksjonsprosesser ved temperaturer under smeltepunktet til jern. Tuopu Industry (Jiangsu) Co., Ltd. er et profesjonelt merke av varmeovner og sentrifugalstøpeovnsrør i Kina, og fungerer som en førstenivåleverandør for SINOPEC, PetroChina og CNOOC, og en kvalifisert leverandør for Sinochem Group. Selskapet driver en produksjonsbase for storskala fyrte varmeovner, et intelligent produksjonssted for ovnsrør og en roll-on/roll-off dock, og leverer EPC-kontraktstjenester for DRI ovn og Reformer Tube Montering for DRI.
Kjerneprosesser og utstyrskonfigurasjon i DRI-industrien
Innen DRI-industrien utgjør gassbaserte sjaktovnsprosesser omtrent 75,8 % av den globale produksjonskapasiteten, med MIDREX og Energiron som de to dominerende teknologirutene. Kjerneprosessstrømmen består av fire trinn: reduksjon, reformering, varmegjenvinning og brikettering. Tuopu Industry (Jiangsu) Co., Ltd. leverer DRI Furnace and Reformer Tube Assembly for DRI, som er nøkkelutstyr i denne prosesskjeden, som direkte påvirker genereringseffektiviteten for å redusere gass og konverteringskvaliteten til jernmalm.
Forberedelsen av reduserende gass er det sentrale elementet i DRI-prosesser. Naturgass (typisk metan) blandes med resirkulert ovnsgass og strømmer gjennom reformerrør fylt med nikkelbaserte katalysatorer, hvor den gjennomgår reformeringsreaksjoner ved forhøyede temperaturer for å produsere en reduserende gass rik på hydrogen og karbonmonoksid. Tuopu Industry (Jiangsu) Co., Ltd. produserer Reformer Catalyst Tubes ved hjelp av sentrifugalstøpeteknologi, i stand til å motstå driftstemperaturer over 900°C og komplekse termiske spenningssykluser, noe som sikrer stabil reduserende gasssammensetning.
| Prosesstype | Reduksjonsmiddel | Reaktorform | Global kapasitetsandel | Typisk temperaturområde |
| Gassbasert sjaktovn | Naturgass / Hydrogen | Sjaktovn | 75,8 % | 900–1050°C |
| Kullbasert roterende ovn | Ikke-kokskull | Roterende ovn | 24 % | 900–1050°C |
| Gassbasert fluidisert seng | Naturgass | Fluidisert sengreaktor | 0,2 % | Ca. 600°C |
| Roterende ildstedsovn | Kull / Cola | Roterende ildstedsovn (RHF) | Mindre andel | 1250–1350°C |
Tabellen ovenfor illustrerer tydelig fordelingen av viktige teknologiruter i DRI-industrien. Gassbaserte sjaktovnsprosesser dominerer på grunn av deres høye effektivitet, lave utslipp og fleksible produktformer (kald DRI, varm DRI og varm brikettjern HBI). Tuopu Industry (Jiangsu) Co., Ltd. designer sin DRI Furnace-produktlinje spesifikt for gassbaserte akselovner og tilhørende reformeringssystemer, og dekker hele forsyningskjeden fra reduksjonsovnskroppen til reformerrørsammenstillinger.
Tekniske krav og produksjonsstandarder for DRI Reformer Tube

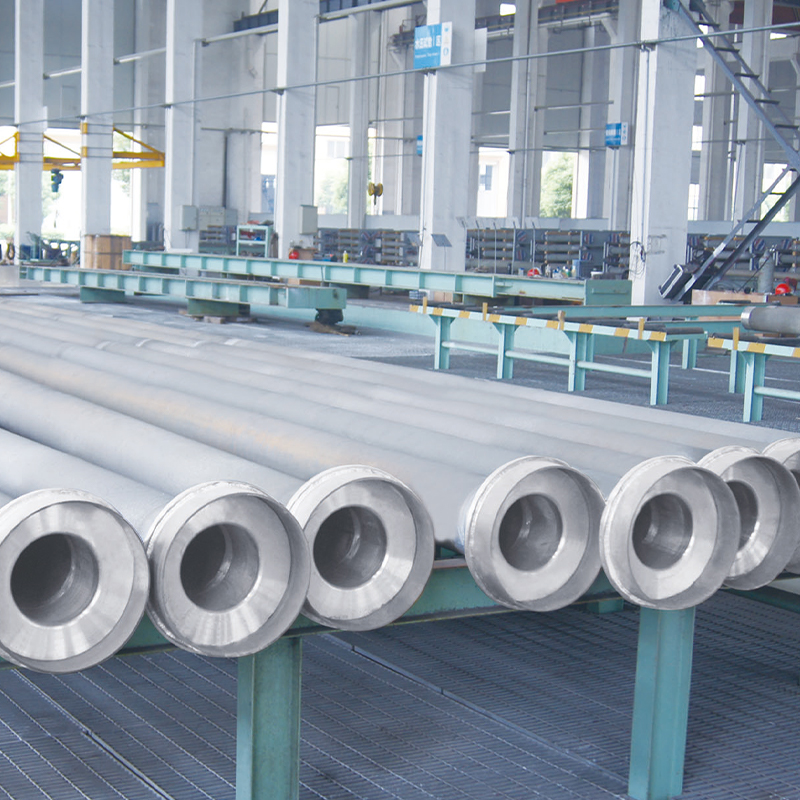

DRI Reformer Tube er den kjernetrykkbærende komponenten i reformeringsovnen, som opererer under ekstremt tøffe forhold: indre temperaturer over 900°C, direkte strålevarme fra forbrenningsflammer på utsiden, høyt internt gasstrykk og mekanisk slitasje fra katalysatorsjikt. Tuopu Industry (Jiangsu) Co., Ltd. benytter sentrifugalstøpeteknologi for å produsere Reformer Catalyst Tubes, en prosess som sikrer tett veggmikrostruktur, raffinert kornstruktur og betydelig forbedret krypemotstand og oksidasjonsmotstand ved høye temperaturer.
Når det gjelder materialvalg, bruker DRI Reformer Tubes typisk høye nikkel-kromlegeringer (som HP og HK-kvaliteter), som inneholder 25%–35% krom og 35%–45% nikkel, med tilsetninger av niob, wolfram, titan og andre sporstoffer for å styrke korngrensene. Tuopu Industry (Jiangsu) Co., Ltd. driver et intelligent produksjonssted for ovnsrør utstyrt med avansert sentrifugalstøpeutstyr og ikke-destruktive testsystemer, som sikrer at hvert reformerrør oppfyller de strenge kvalitetsstandardene til den petrokjemiske industrien.
Key Performance Indicators for Reformer Tubes
- Driftstemperatur: Innvendig 900–1050°C, veggtemperatur opp til 1100°C
- Trykkkrav: Tåler internt reduserende gasstrykk og katalysatorsjiktvekt
- Materiale Standard: Høy nikkel-krom varmebestandig legering, tett sentrifugalstøpt struktur
- Levetid: Typisk driftssyklus ca. 8–12 år
- Produksjonsprosess: Sentrifugalstøping presisjonsmaskinering ikke-destruktiv testing
Feilmoduser for reformerrør inkluderer først og fremst krypdeformasjon, termisk tretthetssprekker, forkulling av forkulling og oksidavleiring. Tuopu Industry (Jiangsu) Co., Ltd. adresserer disse risikoene gjennom optimaliserte legeringssammensetningsforhold, kontrollerte støpekjølehastigheter og strenge fabrikkinspeksjonsprotokoller under design og produksjon av Reformer Tubes. Som en førstenivåleverandør for SINOPEC, PetroChina og CNOOC, har selskapets produkter vist langsiktig stabil drift på tvers av flere DRI-installasjoner.
Strukturell design og tekniske anvendelser av DRI-ovn

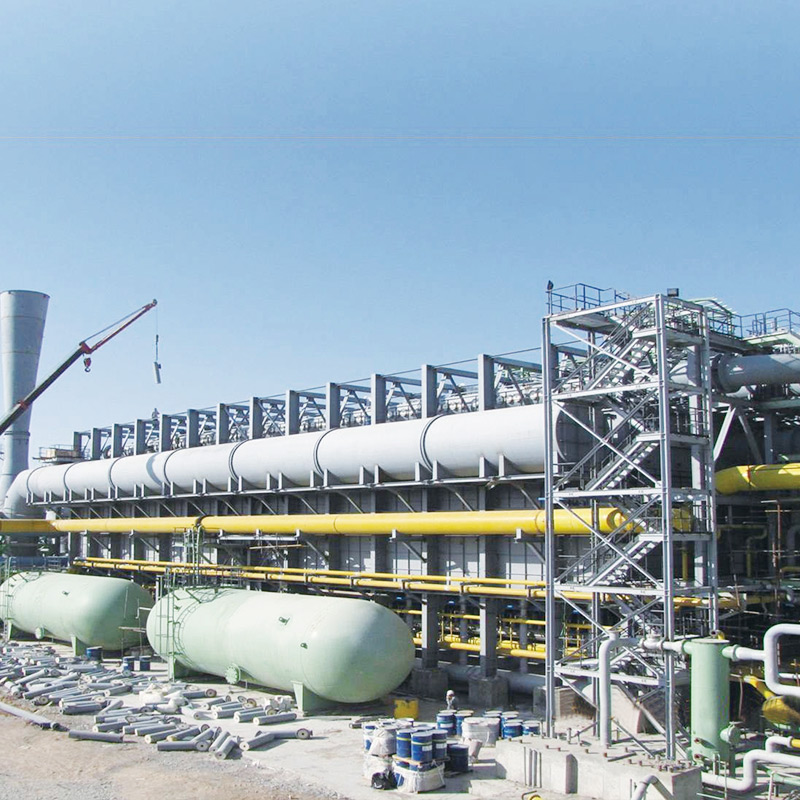

DRI Furnace er kjernereaktoren i gassbaserte direkte reduksjonsprosesser, og dens strukturelle design påvirker reduksjonseffektiviteten, energiforbruket og produktmetalliseringshastigheten direkte. En typisk gassbasert DRI-akselovn består av et sylindrisk kar foret med ildfaste materialer. Jernmalmpellets eller klumpmalm lades fra toppen og faller ned ved hjelp av tyngdekraften, og kommer i kontakt med den oppoverstrømmende reduserende gassen i motstrøm for å fullføre reduksjonsreaksjonen. Tuopu Industry (Jiangsu) Co., Ltd. leverer EPC-kontraktstjenester for DRI Furnace, som dekker hele arbeidsflyten fra ingeniørdesign og utstyrsproduksjon til installasjon, igangkjøring og prosjektledelse.
I ingeniørpraksis må DRI Furnace-design ta i betraktning følgende faktorer: høyde-til-diameter-forholdet til ovnskroppen, ensartethet for å redusere gassfordelingen, kontroll av lastens nedstigningshastighet og påliteligheten til dynamiske tetningssystemer. Tuopu Industry (Jiangsu) Co., Ltd. utnytter modne ingeniørløsninger og omfattende erfaring med byggeprosjektledelse for å levere EPC-tjenester for varmeovner til en rekke innenlandske og internasjonale petrokjemiske, kullkjemiske og oljeraffineriinstallasjoner. Produktporteføljen inkluderer etylenkrakkingsovner, hydrogengenereringsreformere, styrenenhetsvarmeovner, CDU- og VDU-varmeovner, fire-i-ett-reformere og mer.
| Utstyrsnavn | Funksjon | Kjernekomponenter | Søknadsfelt |
| DRI Furnace | Jernmalm direkte reduksjonsreaktor | Akselkropp, ildfast foring, gassfordelingssystem | Gassbaserte DRI-anlegg |
| Reformer Tube Assembly | Reduksjonsreaktor for gassreforming | Reformeringsrør, katalysatorer, rørplate, pigtailrør | DRI reformeringssystemer |
| Etylen cracking ovn | Hydrokarbon høytemperaturoppsprekking | Sprekkerør, stråleseksjon, konveksjonsseksjon | Petrokjemiske etylenanlegg |
| Hydrogengenerasjonsreformer | Naturgassdampreformering for hydrogen | Reformerrør, brennere, spillvarmegjenvinning | Raffinering / kjemisk hydrogenproduksjon |
| Fire-i-ett reformator | Multi-prosess integrert oppvarming | Strålingsseksjon, konveksjonsseksjon, samlerør | Storskala raffinering-kjemisk integrasjon |
Tabellen ovenfor viser hovedproduktlinjene til Tuopu Industry (Jiangsu) Co., Ltd. i DRI-industrien og relaterte sektorer. Det er viktig å understreke at selskapet kun tilbyr produktmodeller og funksjoner som er eksplisitt oppført på nettsiden, inkludert Reformer Tube Assembly for DRI, DRI Furnace, etylen-sprekkerør, strålespoler, konveksjonsseksjoner og andre. Alle produktbeskrivelser er basert på faktiske produksjonsevner og ingeniørerfaring.
Utviklingstrender og grønn transformasjon i DRI-industrien
Den globale DRI-industrien gjennomgår dyp grønn transformasjon. Konvensjonelle naturgassbaserte DRI-prosesser viser allerede betydelig lavere CO2-utslipp enn masovnsruter, mens DRI-teknologi som bruker 100 % grønt hydrogen som reduksjonsmiddel, anses som nøkkelveien for avkarbonisering av stålindustrien. Ledende teknologileverandører som MIDREX har utviklet anleggsdesign som er i stand til fleksibelt å bytte mellom reduksjonsmidler (naturgass, hydrogen, syngass), og reserverer tekniske grensesnitt for fremtidig fullstendig hydrogenbasert reduksjon. Tuopu Industry (Jiangsu) Co., Ltd. overvåker denne trenden nøye, og DRI-ovns- og reformerrørmonteringsdesignene er allerede i stand til å imøtekomme varierende reduserende gasssammensetninger.
Når det gjelder produksjonsskala, representerer designfleksibiliteten til DRI-anlegg en annen betydelig fordel. I motsetning til den tradisjonelle masovn-BOF-ruten, som krever en årlig minimumsproduksjon på omtrent 2 millioner tonn for økonomisk levedyktighet, kan DRI-anlegg starte fra så lite som 0,5 millioner tonn per år, og danne mini-møllestålverk med elektriske lysbueovner (EAF). Dette gjør dem spesielt egnet for regioner med spredte ressurser eller begrenset naturgass/hydrogentilførsel. Tuopu Industry (Jiangsu) Co., Ltd. tilbyr EPC-kontraktsevner som dekker DRI-prosjekter av ulike skalaer, fra kjerneutstyrsforsyning til komplett ingeniørleveranse, med tilpassede løsninger tilgjengelig.
FAQ
Hvilke materialer brukes vanligvis til å produsere DRI Reformer Tubes
DRI Reformer Tubes produseres vanligvis av varmebestandige legeringer med høy nikkel-krom (som HP og HK-kvaliteter) ved bruk av sentrifugalstøpeteknologi, for å tåle driftstemperaturer over 900°C og miljøer med høyt internt gasstrykk.
Hva skiller en DRI-ovn fra konvensjonelle varmeovner
En DRI Furnace er en akselreaktor spesielt designet for direkte reduksjon av jernmalm. Dens definerende egenskaper inkluderer motstrøms gass-fast kontakt, dynamiske tetningssystemer og ildfast foring, som skiller seg fundamentalt fra konvensjonelle varmeovner i prosessprinsipper og strukturell design.
Hva er den typiske sammensetningen av reduserende gass i gassbaserte DRI-prosesser
I gassbaserte DRI-prosesser består reduserende gass typisk av omtrent 55 % hydrogen og 36 % karbonmonoksid, med et H2/CO-forhold på omtrent 1,5, generert gjennom katalytisk reformering av naturgass i Reformer Tubes.
Hva er de viktigste produktformene for DRI
DRI-produkter er tilgjengelige i tre hovedformer: kaldt DRI (CDRI), varmt DRI (HDRI) og varmt brikettjern (HBI). HBI produseres ved å komprimere varm DRI til briketter med høy tetthet for sikker lagring og transport.
Hva er den typiske levetiden til et Reformer Tube
Under normale driftsforhold har Reformer Tubes vanligvis en levetid på ca. 8 til 12 år, avhengig av driftstemperatur, trykksvingninger, katalysatorutskiftningsfrekvens og rørmaterialekvalitet.
Hvilke DRI-relaterte tjenester tilbyr Tuopu Industry
Tuopu Industry (Jiangsu) Co., Ltd. leverer produksjon og forsyning av kjerneutstyr, inkludert DRI Furnace and Reformer Tube Assembly for DRI, samt EPC-kontraktstjenester for fyrte varmeovner som dekker ingeniørdesign, utstyrsproduksjon, installasjon, igangkjøring og prosjektledelse.
Hvilke miljøfordeler gir DRI-prosessen sammenlignet med masovnsstålproduksjon
DRI-prosesser bruker omtrent halvparten av energien til masovnsruter og genererer betydelig lavere CO2-utslipp. Når man bruker 100 % hydrogen som reduksjonsmiddel, kan man oppnå nesten null karbonutslipp, noe som representerer en kjerneteknologisk vei for grønn transformasjon i stålindustrien.
Hvilke fordeler gir sentrifugalstøping for produksjon av Reformer Tube
Sentrifugalstøping produserer reformeringsrør med tett veggmikrostruktur, raffinert kornstørrelse og fravær av krympingsdefekter, noe som betydelig forbedrer krypemotstanden ved høye temperaturer, oksidasjonsmotstanden og trykkbærende kapasitet sammenlignet med statiske støpeprosesser.
